加強型雙管板【鋼襯F4或鋼襯PFA】碳化硅換熱器
產品介紹

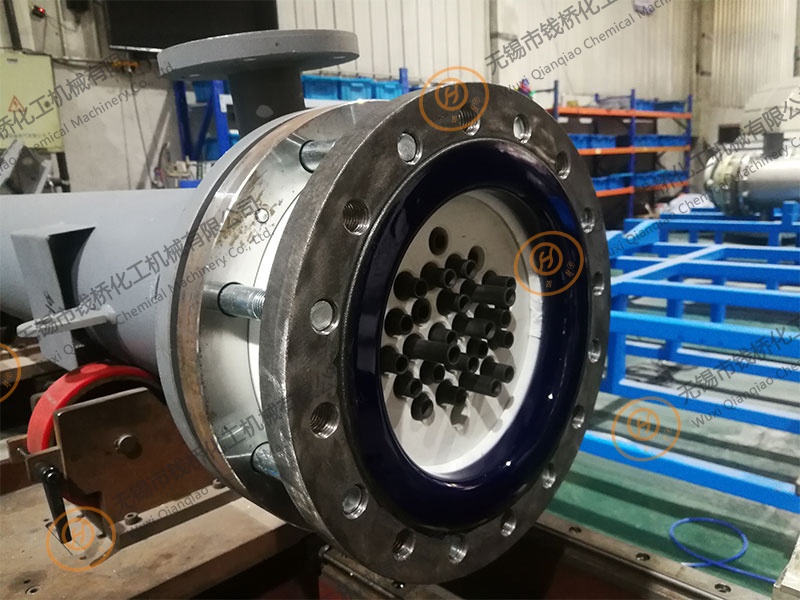

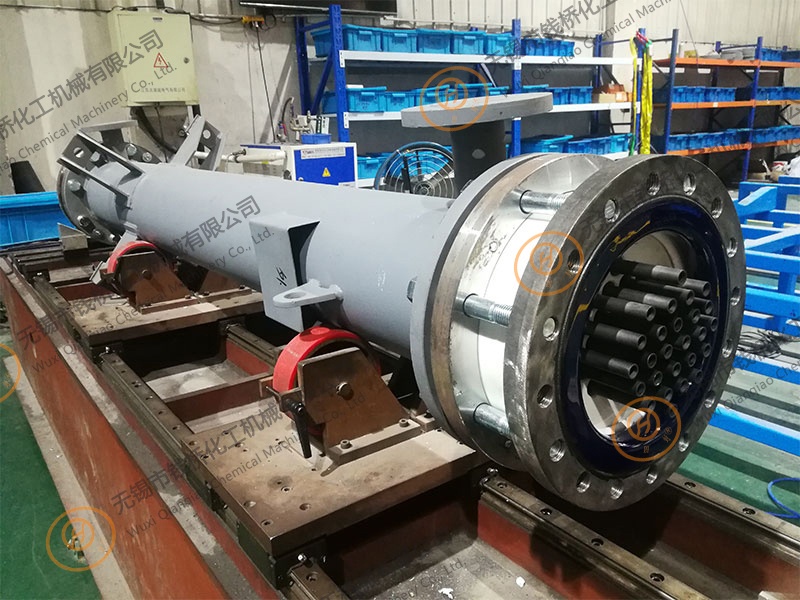

加強型雙管板【鋼襯F4或鋼襯PFA】碳化硅換熱器，由耐腐蝕管板和碳化硅管材組成，嚴苛的腐蝕性工況的理想解決方案。
加強型雙管板【鋼襯F4或鋼襯PFA】碳化硅換熱器采用耐腐蝕碳化硅制成的換熱管是加熱，冷卻和冷凝化學腐蝕性工藝介質的理想選擇。典型的應用包括：溴，硫酸，氫氟酸，硝酸，鹽酸和其他酸；堿；鹵代化合物；鹽溶液和有機化合物。
加強型雙管板【鋼襯F4或鋼襯PFA】碳化硅換熱器簡介：
? 安裝前，在185Bar的壓力下對每根換熱管進行測試；
? 換熱器的外殼直徑范圍為DN100至DN600；
? 換熱管標準長度為1000至3000mm ；
? 換熱面積為1至40平方；
? 換熱管直徑為14mm和19mm；
? 水平或垂直安裝；
? 鋼襯F4適用溫度范圍-19℃至120℃；
? 鋼襯PFA適用溫度范圍-19℃至200℃；
? 適用壓力范圍-0.1MPa至0.6MPa；
? 符合CE、ATEX、FDA標準；

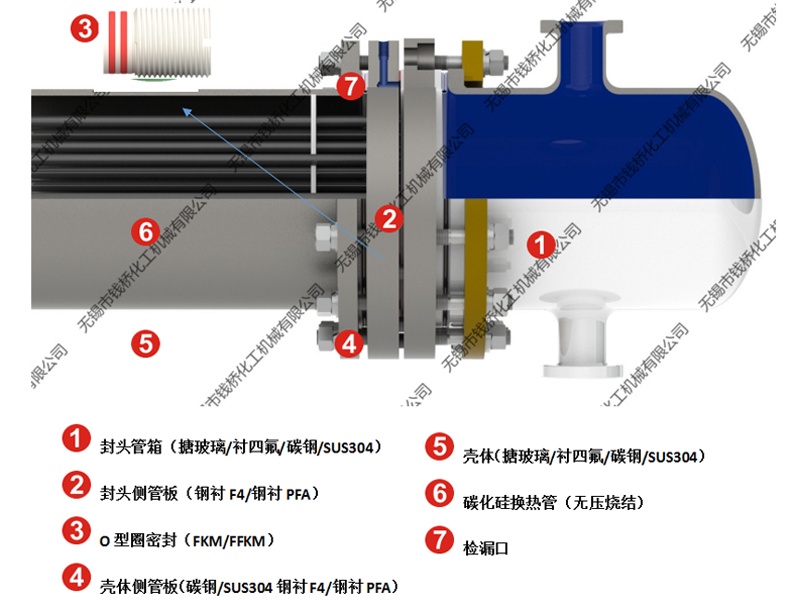

? 雙管板設計，
可以使用分離室分離工藝流體和工作流體，以便在O形圈泄漏的情況下，兩種流體之間不會發生混合。
紅色欄必填 點擊下載SIC工況表
|
碳化硅設計條件表 |
|||||
|
設備位號 |
|
|
|||
|
|
|
夾套 |
換熱管內 |
||
|
流體名稱/組份* |
|
|
|
||
|
總流量* |
kg/h |
|
|
||
|
氣體流量 |
kg/h |
|
|
||
|
液體流量 |
kg/h |
|
|
||
|
不凝物流量 |
kg/h |
|
|
||
|
溫度（入口/出口）* |
°C |
|
|
|
|
|
凝點/沸點 |
°C |
|
|
||
|
密度 |
kg/m3 |
|
|
||
|
粘度 |
cP |
|
|
||
|
氣體分子量 |
g/mol |
|
|
||
|
不凝物分子量 |
g/mol |
|
|
||
|
比熱 |
cal/g/k |
|
|
||
|
導熱系數 |
kcal/m/K/h |
|
|
||
|
潛熱 |
kcal/kg |
|
|
||
|
入口壓力(絕壓)* |
Mpa |
|
|
|
|
|
流速 |
m/s |
|
|
||
|
壓力降 |
bar |
|
|
||
|
污垢系數 |
kcal/h/m2/°C |
|
|
||
|
熱交換量 |
kcal/h |
|
|||
|
換熱系數（干凈/臟/服務側） |
kcal/h/m2/°C |
|
|||
|
校正的對數平均溫差 |
°C |
|
|||
|
換熱面積（需要的/提供的） |
m2 |
|
|||
|
設備選型數據 |
|||||
|
設計溫度 |
°C |
|
|
||
|
設計壓力 |
barg |
|
|
||
|
測試壓力 |
barg |
|
|
||
|
程數 |
|
|
|
||
|
入口管道直徑 |
mm |
|
|
||
|
出口管道直徑 |
mm |
|
|
||
|
材料 |
|
|
|
||
|
重量（空/滿水） |
kg |
|
|||
|
安裝方式* |
|
|
|||
